01  什么是Maestro

      關于大師(Maestro)的聯想，說到大師你會想到什么？我心目中的大師是歷史上如神一般的天才科學家尼古拉·特斯拉，文藝復興三杰之一的達芬奇，科學界的天才愛因斯坦，軍事天才霍去病，還有Check Point 推出的新產品Maestro。

      面對黑客技術的高速革新，企業勢必得迎向更為快速的敏捷網絡平臺，Check Point Maestro 的誕生，可借由多臺布署完成群集，創造更強大的成效。

02  Maestro的起源

起源

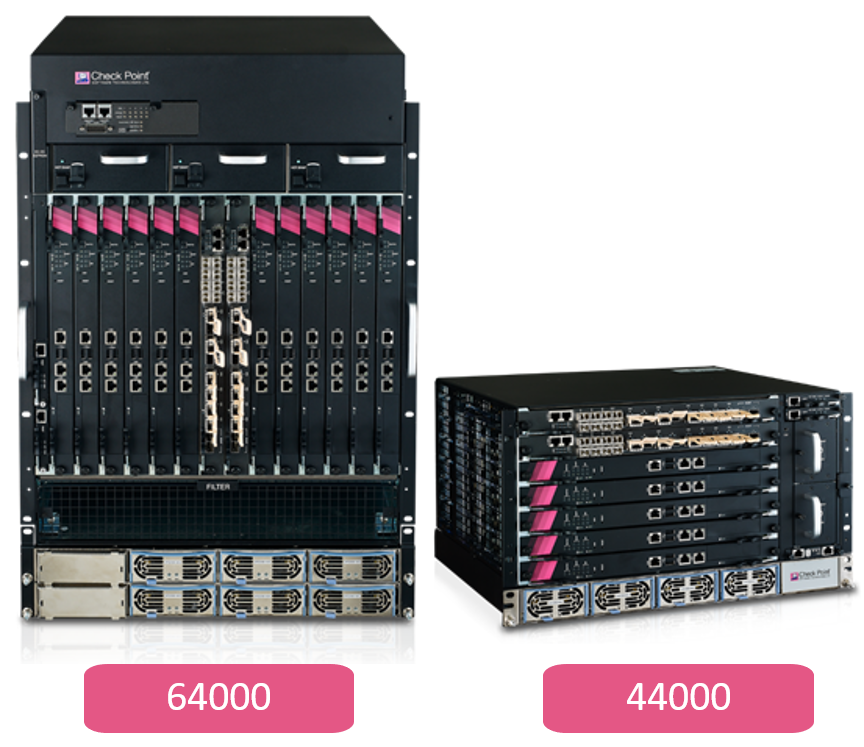

     在威脅防御上，Check Point公司推出了64000和44000超高端安全網關設備，其擁有世界上速度最快的威脅防護平臺，相應的，其價格也是相當昂貴。

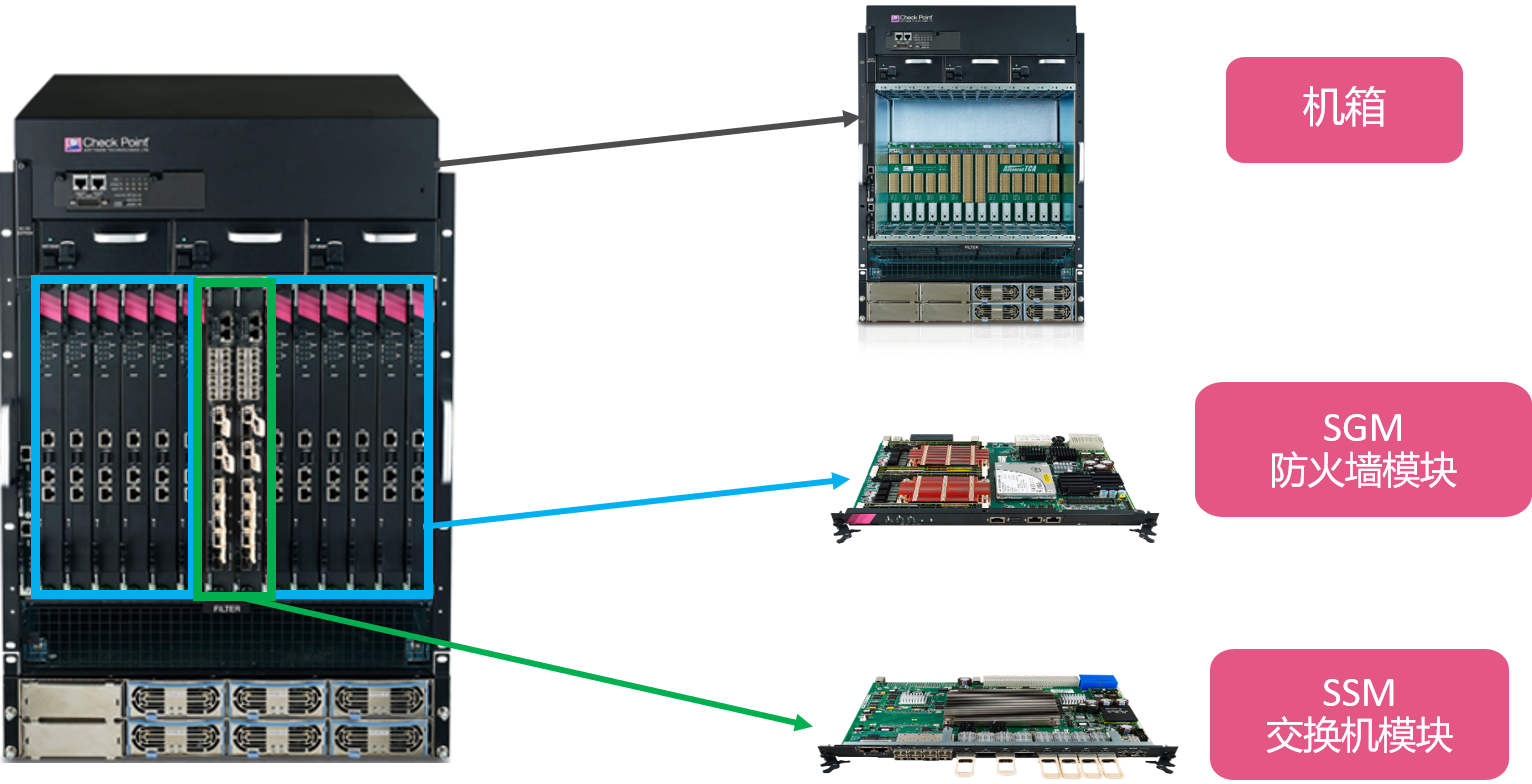

64000設備組成圖示：

      設備由1個機箱、若干SGM防火墻模塊和SSM交換機模塊組成。

演變

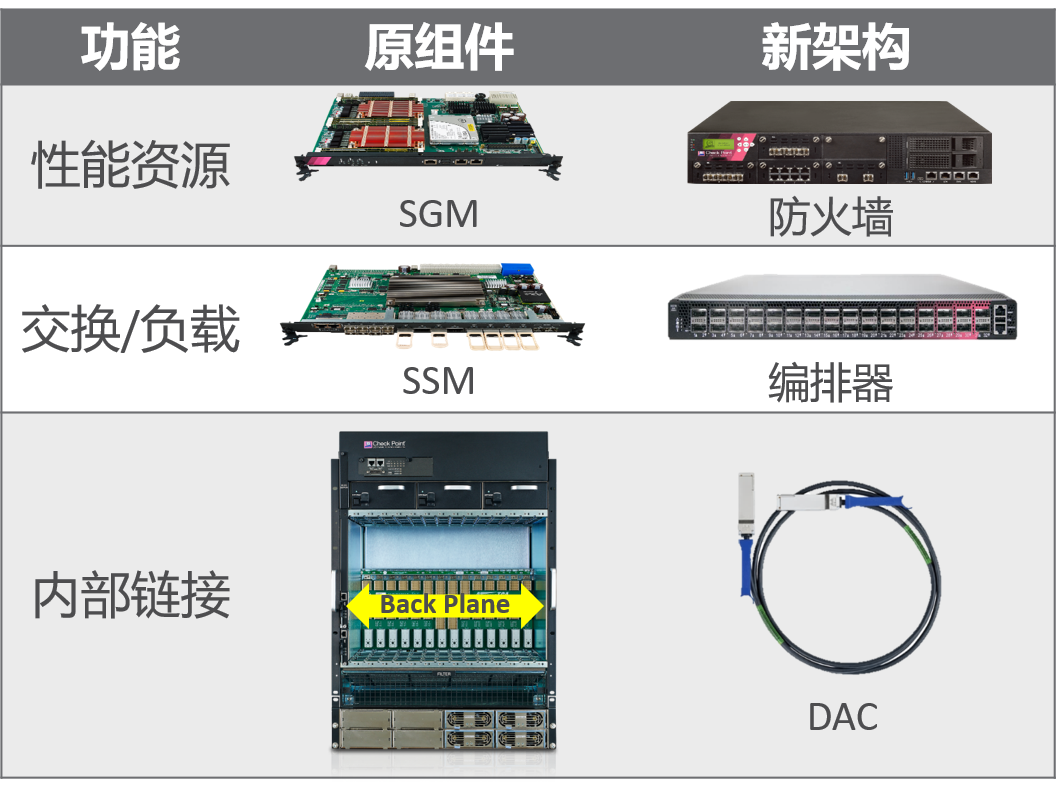

      由于設備價格昂貴，使得客戶群有限，為了服務更多的客戶，Check Point公司設計新架構，推出全新設備Maestro。內部鏈接方式的更改，使得Maestro設備具有很好的擴展性。

03  Maestro的優勢

• 靈活部署&即插即用：

      部署簡單，基本不改變現網架構。

• 按需擴展&平滑升級

      當業務量增多時，只需擴展相應體量的安全設備疊加在舊設備之上即可。

• 降低成本

      依據當前業務量選型，且業務量增多時舊設備依舊可用，無需考慮三到五年內流量規模，節約成本。

• 超強冗余

      設備之間互為冗余，為業務提供超強的可靠性。

• 云級彈性

      基于HyperSync技術，通過高效的N + 1集群實現大規模部署，提升靈活性和彈性，最大可支持52臺防火墻堆疊。

• 風險可控

      降低業務變更的風險，減少防火墻停機風險。

• 資源利用最大化

      最大限度利用防火墻自身性能，減少資源閑置率。

04  Maestro不同常規防火墻的之處

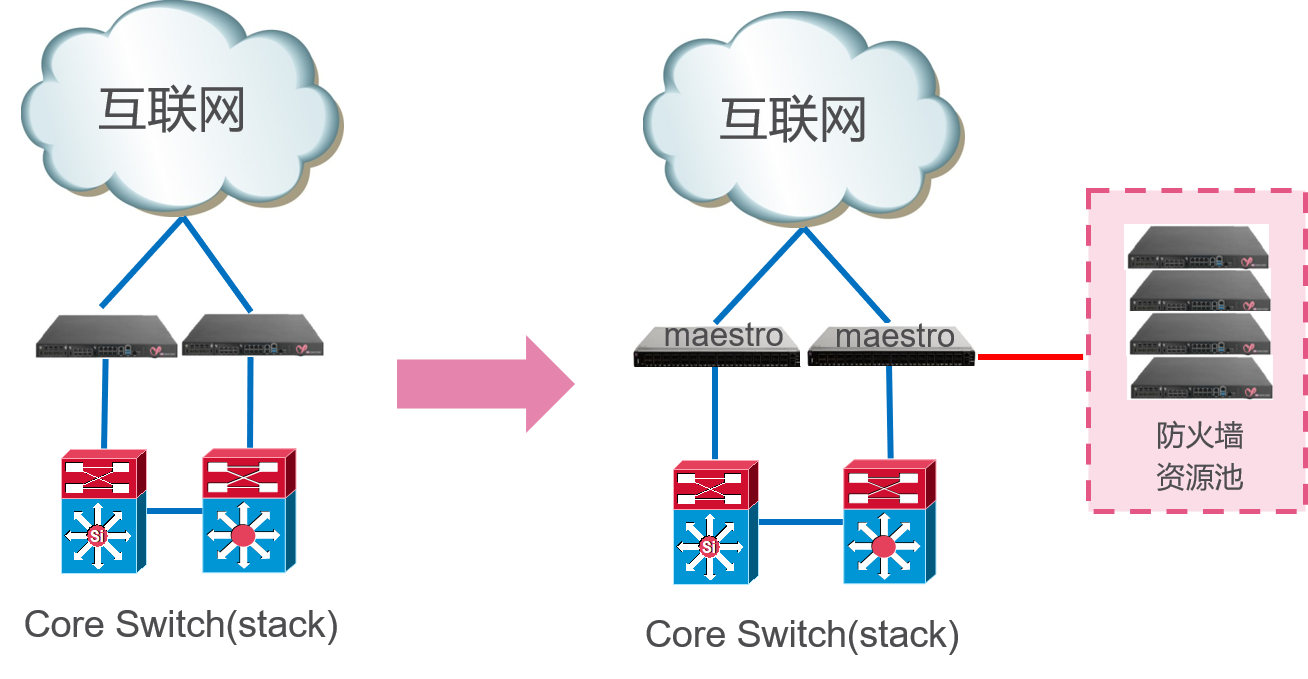

1 部署架構

      原來的部署架構，防火墻的放置數量是規劃好的，如果想增加防火墻的數量，需要重新規劃架構。

      用上Maestro設備后，原本放防火墻的地方，現在全部放置為Maestro設備，至于防火墻設備則全部外置，這樣做的好處在于，可根據需求隨時增加防火墻的數量，且不影響業務。

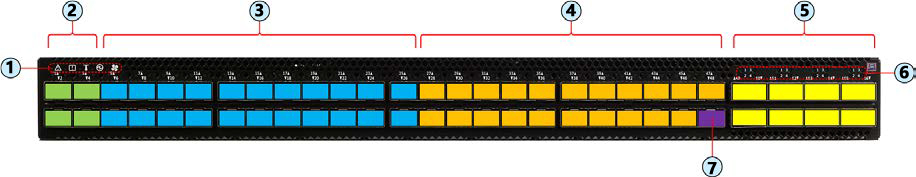

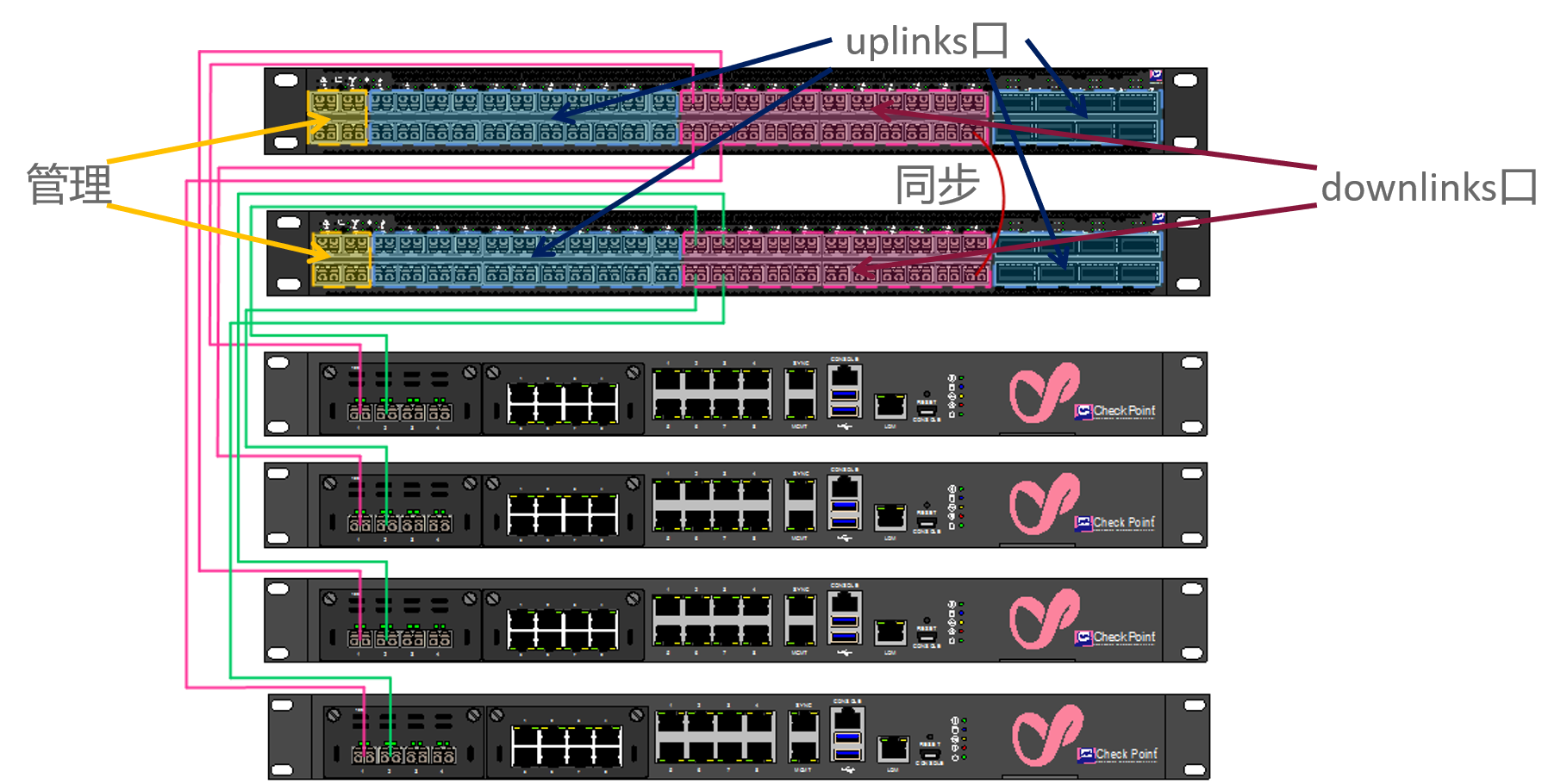

2 連接示意圖

默認情況下：

標識2為Security Group Mgmt口，用于跟smartcenter通訊。

標識3為uplinks Interface（5-26），被指定作為security group業務通訊口。

表示4為downlinks Interface（27-47），作為通過DAC cables與Gateway互連接口。

標識5為40Gbps/100Gbps uplink Interface（49-56）。

標識7為Maestro Sync Interface（48）。

除了同步口，其他三種接口類型（uplink、downlink、management）可互為轉換，可根據實際情況合理分配接口類型。

3 安全組配置

4 性能演示



05  某企業的部署案例

      全國首個Maestro方案在普惠數碼科技誕生，讓我們一起來觀摩觀摩。

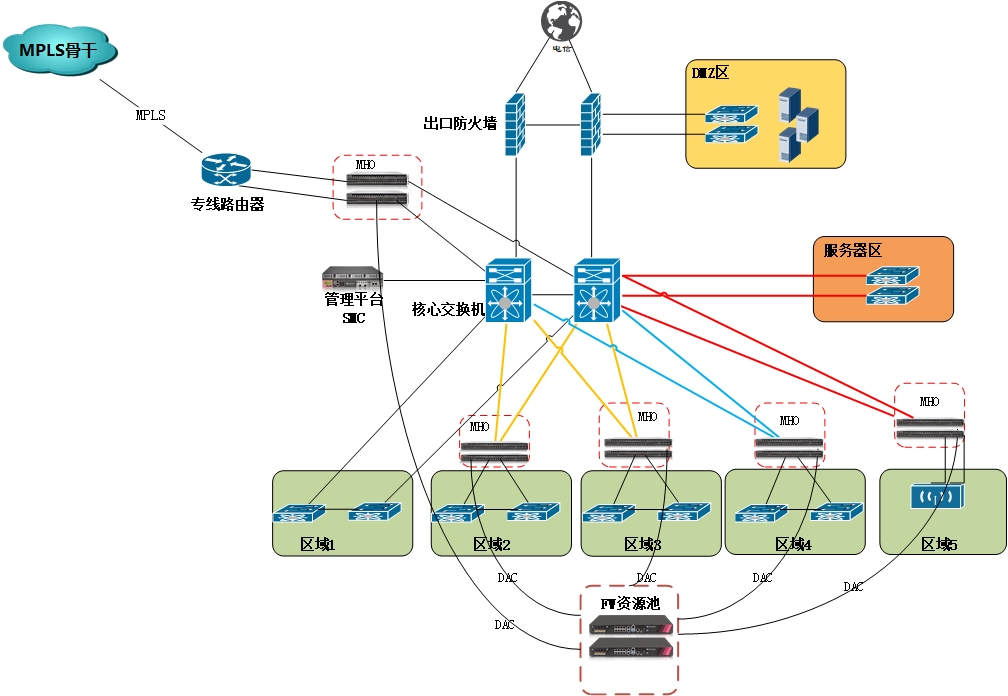

拓撲架構說明：

      該站點通過CheckPoint最新彈性安全架構設計Maestro+Gateway實現。該架構優勢：

1 靈活部署&即插即用-部署簡單，基本不改變現網架構。

2 依據當前業務量選型，且業務量增多時舊設備依舊可用，無需考慮五年內流量規模，節約成本。

3 按需擴展&平滑升級，當業務量增多時，只需擴展相應體量的安全設備疊加在舊設備之上即可。

4 超強冗余-設備之間互為冗余，為業務提供超強的可靠性。

5 風險可控-降低安全設備帶來的風險。

      兩臺Maestro集群，兩臺Gateway作為資源池疊加，Maestro和Gateway通過DAC線進行互聯，Gateway虛擬出5臺虛擬防火墻分別承載五個區域邊界安全防護。

      Maestro開創了一個新的思路，讓防火墻虛擬化成為可能，同時在部署模式上也避免了過多的網絡變動，減少網絡中斷，大師之路，已經啟航…
